工作原理

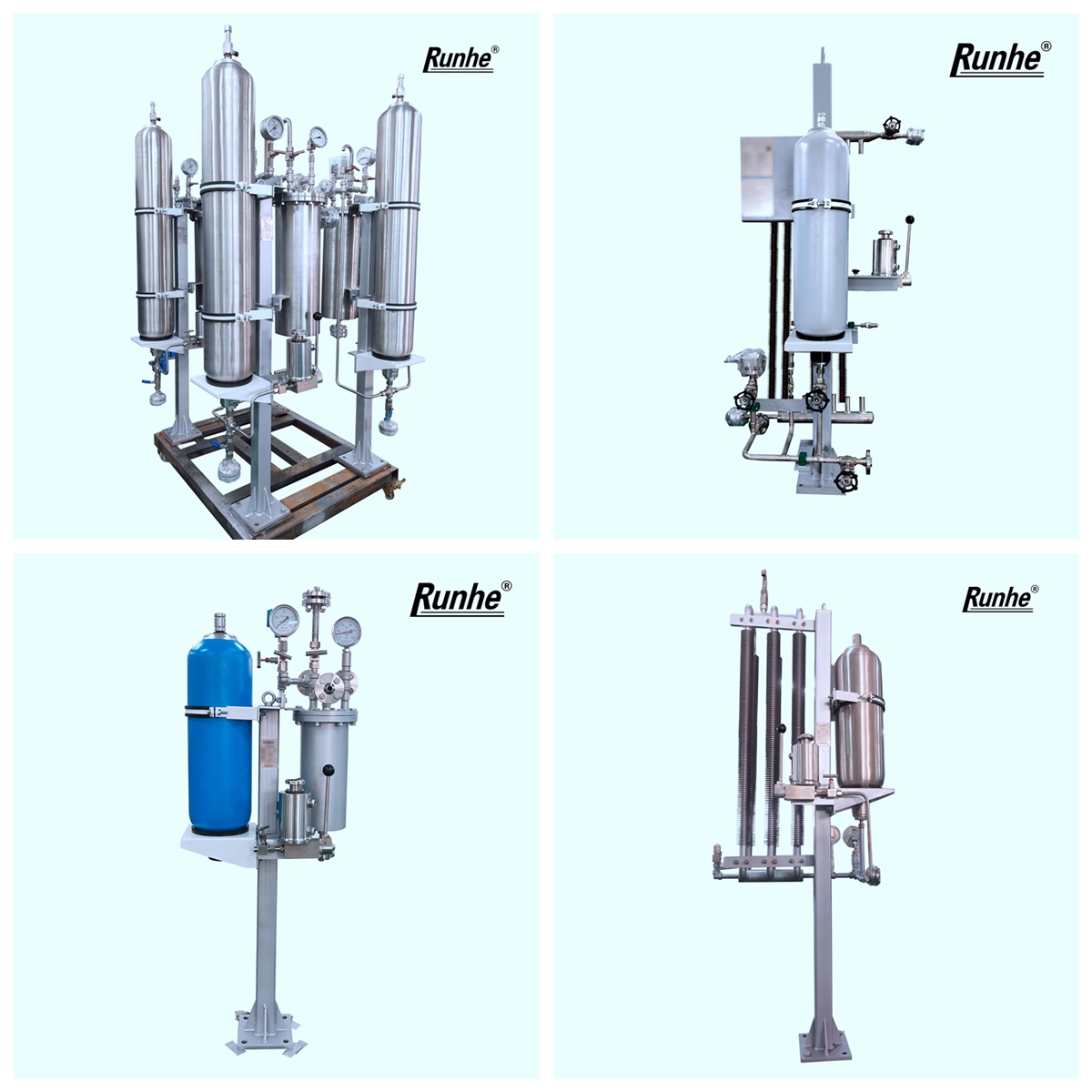

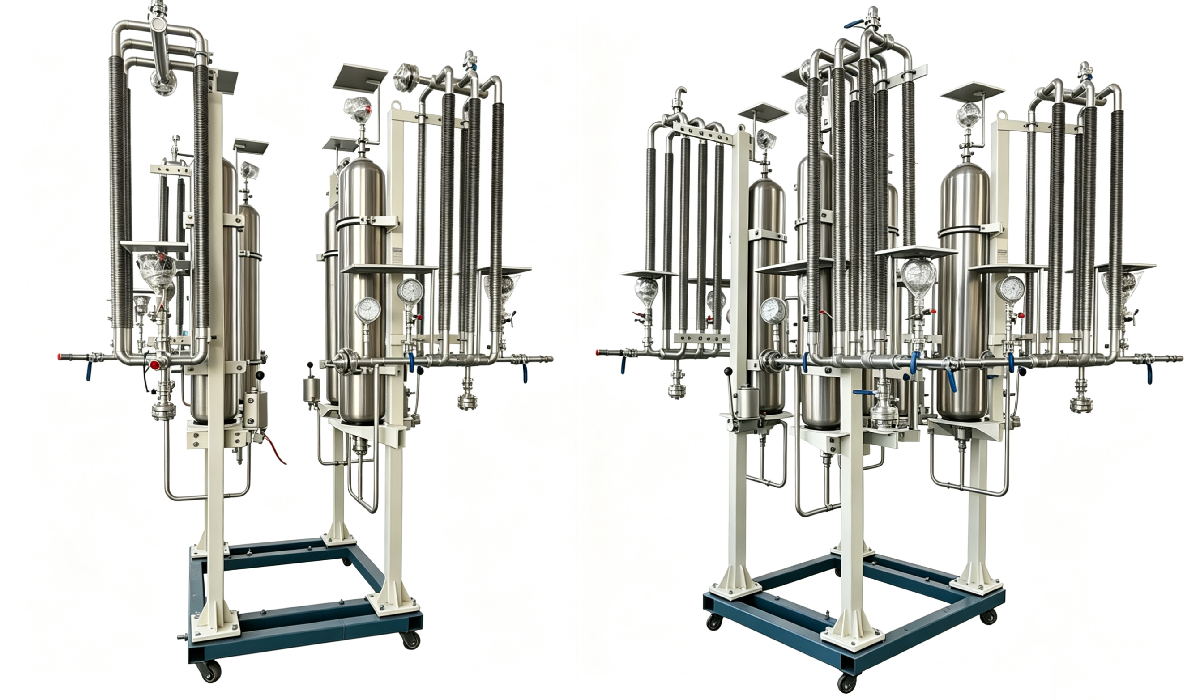

本系统主要由蛇管式换热器、囊式蓄能器、压力表及温度表及压力变送器组成。系统主要应用在AP1682布置方式3的密封冲洗方案中，通过蛇管式换热器来冷却二级密封在运转时产生的摩擦及搅拌热，并通过密封上的泵送环提供循环动力。囊式蓄能器为系统提供稳定的压力，保证密封泄露后系统中压力的稳定，并为系统提供1.5L的隔离液蓄能补充量，如系统中隔离液压力低于(介质测密封腔压力+0.1)Mpa时，则压力变送器将会产生报警信号，提醒操作者须向系统补充隔离液，补充隔离液可通过系统自带的或移动式手动补液泵进行，补液压力可通过压力指示器来读取，一般隔离液压力为(介质测密封腔压+0.14~0.41)Mpa。(隔离液应根据工艺介质特性进行有针对性的选择，尽量选择与工艺介质互溶性较好的介质充当)

应用场合
●本布置方案用于配置方式3的双端面密封中
●高蒸汽压力及闪蒸烃类介质
●危险有毒的工艺介质
●易热传导的介质
●脏的/有固体颗粒的或易聚合的介质
